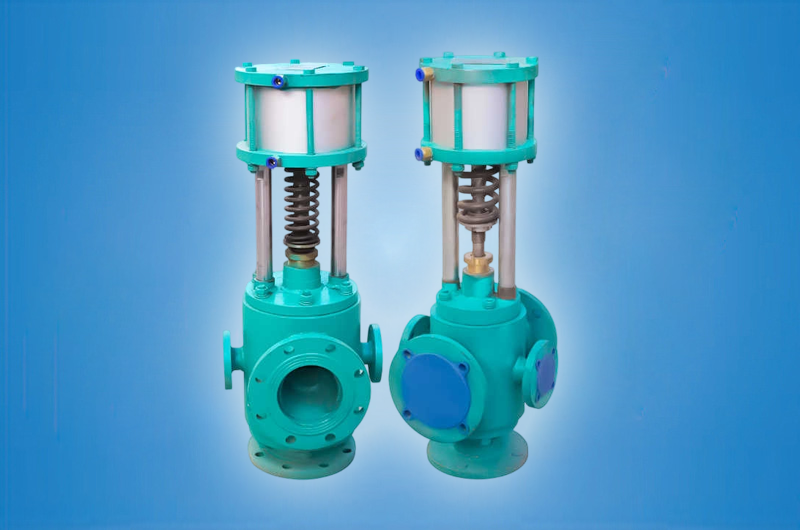

气动保温三通阀

Scan With Your Mobile Phone

浏览：57
产品介绍：
根据沥青高黏度的特性，公司从实际情况出发，在现有阀门的基础上，吸收国内外先进思想，研制开发出了用于输送高温沥青的BJ643H系列气动保温.三通阀，以大幅提高我国沥青拌和设备沥青系统的生产效率   BJ643H系列气动保温三通阀连接结构采用法兰连接，阀体材料为铸钢。阀芯为铝合金材料，在使用过程中阀芯会...

 18932779508

根据沥青高黏度的特性，公司从实际情况出发，在现有阀门的基础上，吸收国内外先进思想，研制开发出了用于输送高温沥青的BJ643H系列气动保温.三通阀，以大幅提高我国沥青拌和设备沥青系统的生产效率



BJ643H系列气动保温三通阀连接结构采用法兰连接，阀体材料为铸钢。阀芯为铝合金材料，在使用过程中阀芯会根据阀体不锈钢密封面做自动调整修复，从而延长使用寿命。气缸和活塞都是按照阀门参数设.计定做，保证阀门能最佳的开启和关闭，进一步延长使用寿命。立柱及阀杆材质为不锈钢，保证阀门在恶劣的环境下不被锈蚀，可正常使用。活塞杆上安装的.弹簧不仅保证了阀门在0.3MPa到1.0MPa压力之间的使用，也起到了缓冲作用，保护了阀芯和活塞，同时在气缸失气的情况下，可以封住出油回路。



BJ643H系列气动保温三通阀利用活塞在气缸中形成两个密封腔，通过两个密封腔的压力差达到阀门的开启和关闭，并且在气缸的上下盖配有限位开关，不仅保证了阀芯的位移，也实现了自动化控制。



公 称 通 径 D N  Inside nominal diameter	安装尺寸 Installationsize					进出口法兰 Inlet and outlet flange PN16 GB/T17241.6				保温法兰 Insulation flange PN16 GB/T17241.6
	L1	L2	H1	H2	H3	A	B	D	Z1	DNb	I	J	H	Z2
50	230	230	206	651	104	160	125	19	4	20	105	75	14	4
65	290	260	180	650	114	180	145	19	4	25	115	85	14	4
80	310	280	190	665	112	195	160	19	8	25	115	85	14	4
100	350	300	200	716	122	215	180	19	8	25	115	85	14	4
125	400	350	230	856	144	245	210	19	8	25	115	85	14	4
150	440	380	270	1143	182	280	240	23	8	32	135	100	19	4
